富得巴国际贸易（上海）有限公司PMOLED的驱动结构类似跑马灯，当其显示一个静态画面，我们眼中看到的是一个在固定区域点亮的图案，但实则是画面的每一个的像素点都在不停进行着亮和灭的切换。在这样的结构下，如果近距离观察，有人会发现其不同行之间的像素点辉度并非一致，终其原因，是行点灯率的不同导致的辉度差，让我们一起来看看其原理。
1、PMOLED像素点驱动结构图。

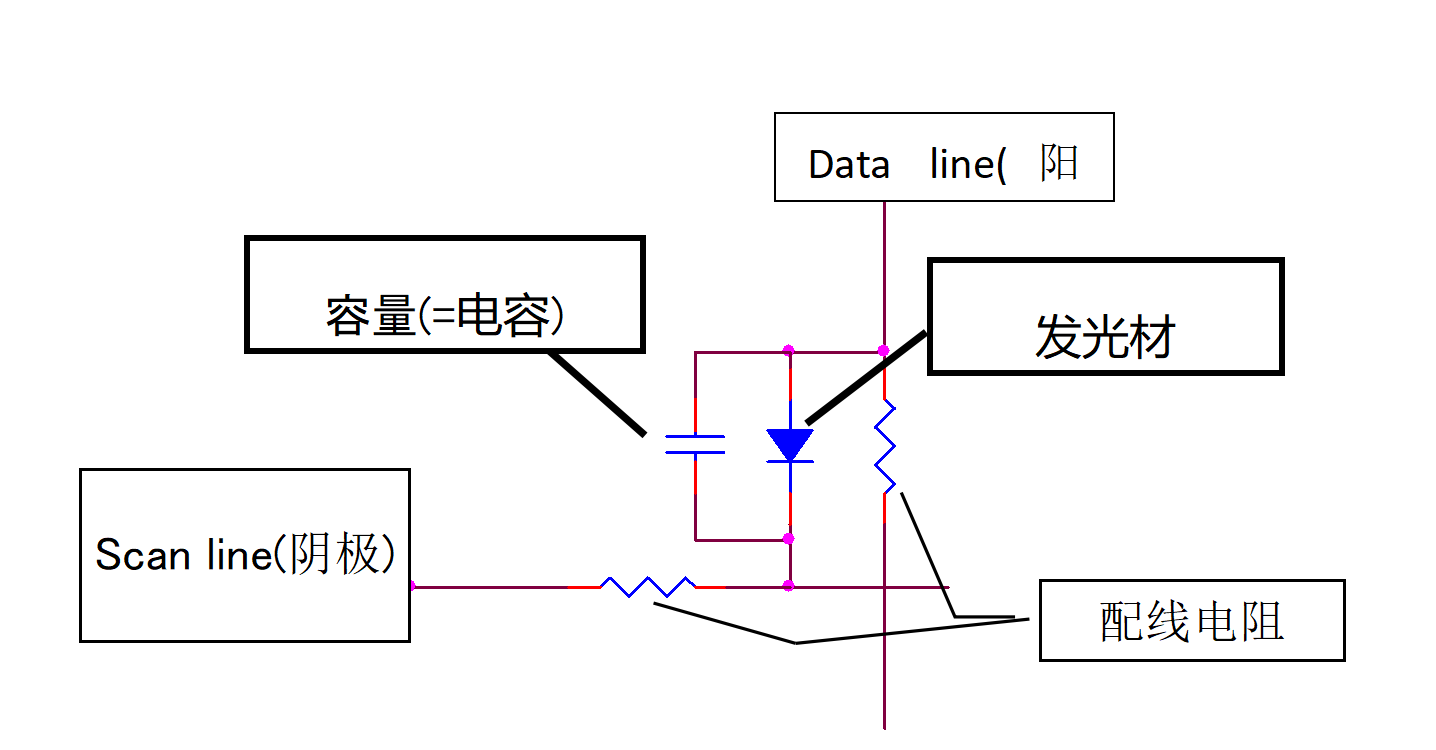

参看下面的等效回路图，各个发光点（发光材）上都并列存在一个电容。发光的时候，为了不受这个电容的影响，需要预充电后，才会从IC端口输出预先设定的发光电流。
有机发光点 等价回路图
对该容量充电的时间称为预充电时间，此时的电压称为预充电电压。
该预充电电压是一定的，在预充电时间内，IC通过恒压输出驱动此回路。
下面用简单的2×2像素点的点灯状态来说明，

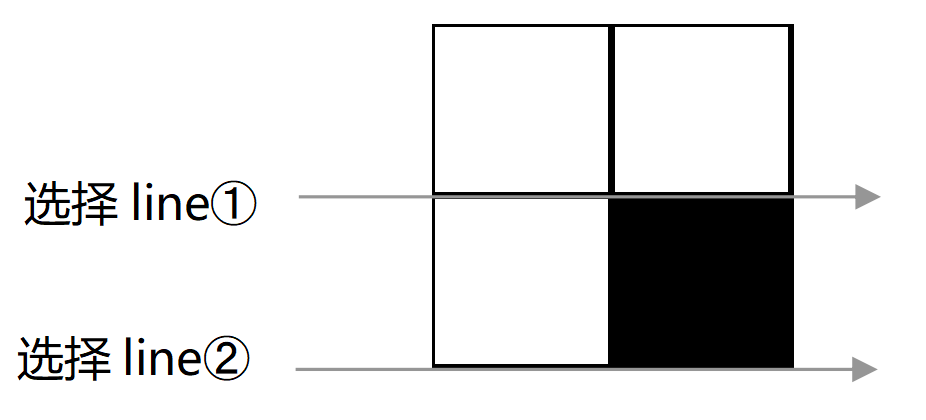

2×2像素 点亮画面
此时等价回路就变换成下图。

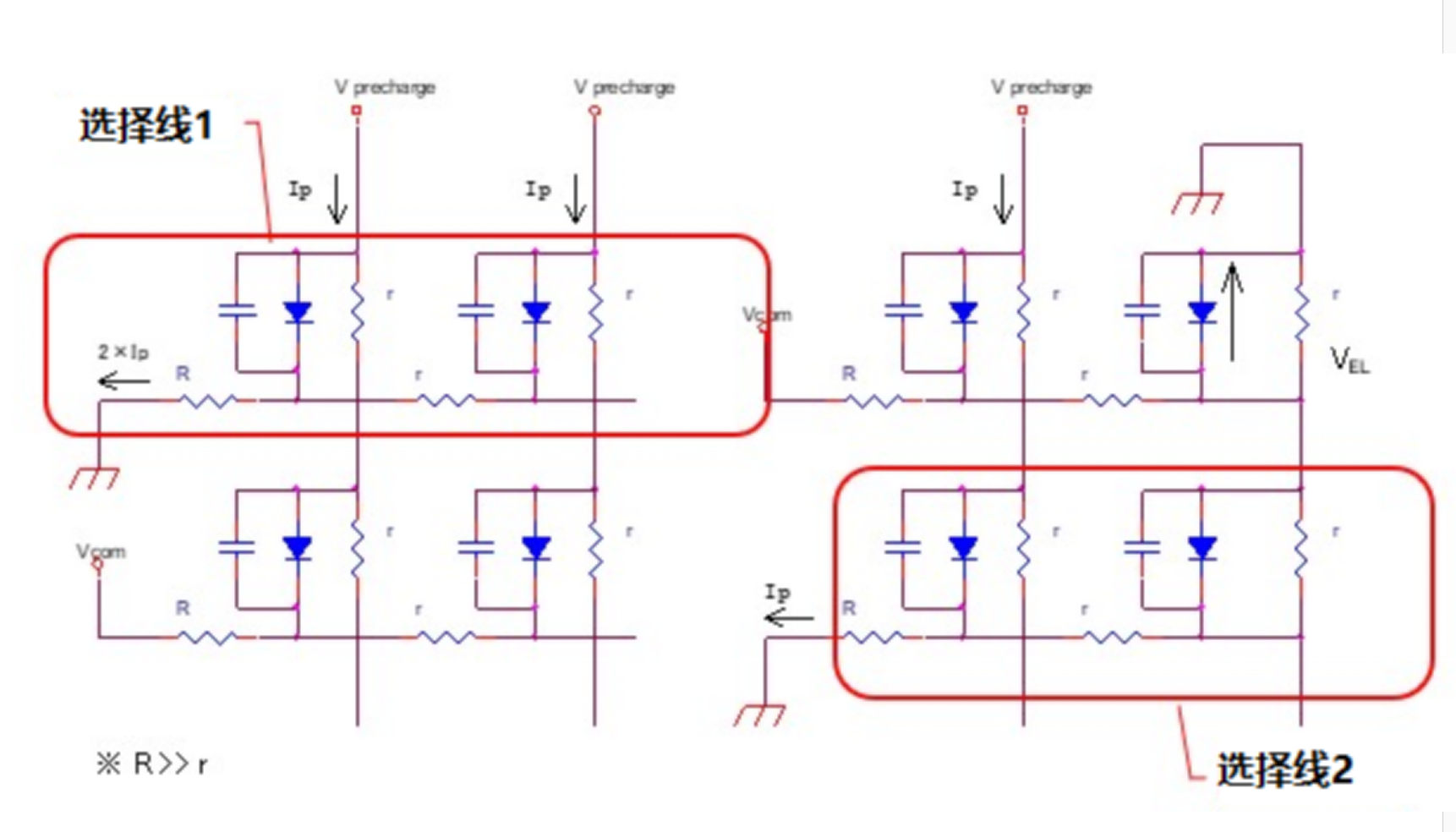

左边等效图，是第一行被选择点亮时的状态，右边是第二行被选择点亮时的状态。
如上图所示，通过“预充电电压（Vprecharge）”使电流（Ip）流过发光元件。在选择的线路中流动的电流的总量取决于发光点的数量，所以左边回路与右边回路相比，左边流动的电流变少。从下面的理论算式也能得出此结论。
■施加给发光材上的电压VEL = 预充电电压（Vprecharge）-【电流（Ip）×配线电阻（R）】
所以，在左边状态下，预充电期间施加在发光材上的电压VEL：
VEL = Vprecharge - （2×Ip×R）
而，在右边状态下，预充电期间施加在发光材上的电压VEL：
VEL = Vprecharge - （Ip×R）

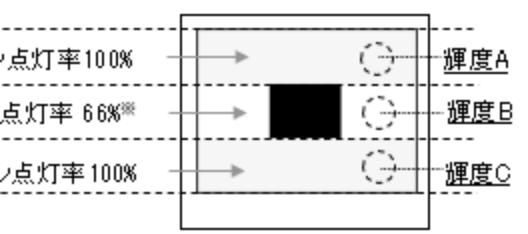

因此，没有全发光的线，发光材上的电压更高，电流流动较多，相应看起来也更亮一些。这也就导致了上下两条线的辉度差。
即便PMOLED有辉度差的问题，这个辉度差也是在可接受范围内，一般厂家可控制在20%以内，且还有一些技术手法可减轻辉度差对视觉的冲击，使其不容易被肉眼观察到。关于PMOLED的其它特性，若有疑问，可与我们电话联系，富得巴国际贸易（上海）有限公司会尽力给您解决。
